小型光幕傳感器[Type4 PLe SIL3] SF4B-C

  • 基本資料
  • 型號規格
  • 附件
  • 輔助設計

  • 小型光幕傳感器 Type4 新登場!
    完美匹配鋁制框架!

    SF4B-C
    CE Marking TUV SUD cTUVus Certificate Korean S Mark

    UL 、CE 、CSA 、TUV 、Korean S Mark 已取得。
    CE : 機械指令, EMC指令
    UL, CSA : NRTL認證(Certified by TüV SüD America Inc.)

    OSHA/ANSI JIS

    特點

    將“小型”、“輕量”及“智能”完美融合于一體。
    新理念[小型光幕傳感器]

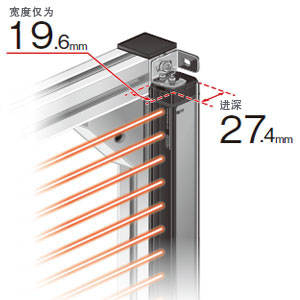

    SF4B-C系列實現了前所未有的尺寸：寬度20mm×進深27.4mm。
    小型、輕量，并進一步追求安裝便利性的光幕傳感器。
    還配備有充實的光軸無效/消隱等安全功能。

    小型尺寸，可最大限度地利用開口

    SF4B-C系列采用可完美融入鋁制框架的構造，并能最大限度地利用開口。安裝時，可實現零死角。

    ■側面安裝
    ?光幕傳感器不會超出開口部。
    ?由于光幕傳感器的寬度較薄，因此安裝時可減少突出。
    側面安裝

    ※使用標準安裝支架MS-SF4BC-1(另售)時

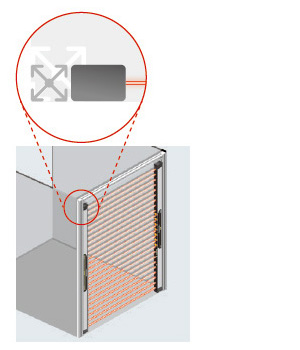

    ■埋入安裝(側面)
    ?即使采用埋設安裝，也能輕松容納。
    ?不會超出開口部，也不會超出到外側。
    ?工件不會碰撞到光幕傳感器上。
    埋設安裝(側面)

    ※使用標準安裝支架MS-SF4BC-1(另售)時

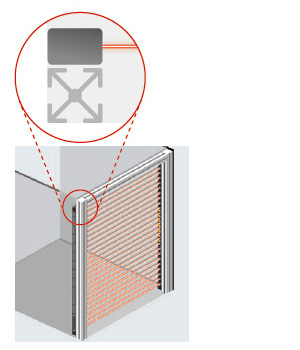

    ■背面安裝
    ?完美匹配20×20mm的鋁制框架。
    ?不會超出鋁制框架。
    背面安裝

    ※使用標準安裝支架MS-SF4BC-1(另售)時

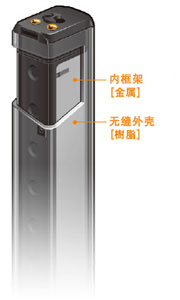

    采用獨特的雙重構造

    追求輕量的[樹脂機身]和提高堅固性的[金屬內框架]，采用將兩者加以組合的獨特的雙重構造。

    追求輕量的[樹脂機身]和提高堅固性的[金屬內框架]，采用將兩者加以組合的獨特的雙重構造。

    ※上圖為對無縫外殼進行切割后的示意圖。

    本體重量減輕45%※可輕松安裝到高處，輕松安裝長尺型。

    采用樹脂機身，與以往的鋁制外殼型相比，本體重量減輕了45%※。搬運和國外運輸時，有助于使整個裝置實現輕量化。

    ※SF4B-H80<V2>與SF4B-H80CA-J05比較。

    最大檢測幅度(防護高度)1,943.4mm

    采用小型樹脂機身，但同時還采用提高堅固性的金屬內框架來抑制彎曲，檢測幅度（防護高度）對應263.4mm~1,943.4mm。

    配備大型應用指示燈 [僅限SF4B-□CA-J05]

    在光幕傳感器的中央配備有大型應用指示燈(橙色)。不僅表明光幕傳感器的存在，還能有效防止意外遮光?？捎糜诠廨S無效功能用指示燈和工作指示燈等各種用途。

    ■從側面看也具有卓越的辨認性
    大型應用指示燈的光亮可穿透樹脂機身，從側面看也具有卓越的辨認性。
    從側面看也具有卓越的辨認性

    使用手持控制器SFB-HC(另售)，可簡單完成各種設定，并熟練使用豐富多彩的功能。

    限定光軸無效區域、按照光軸進行控制的光軸無效控制功能
    (僅限SF4B-□CA-J05)
    限定光軸無效區域、按照光軸進行控制的光軸無效控制功能

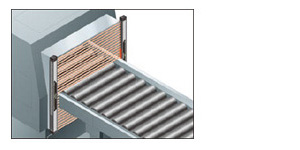

    配備有可選擇
    有效光軸的固定消隱功能
    配備有固定消隱功能，即使特定光軸被遮光，控制輸出(OSSD)也不會變?yōu)镺FF。障礙物常常遮住特定光軸等時，十分便利。另外，障礙物偏離監測區域時，控制輸出（OSSD）將會被強制設為OFF，因此可確保安全。

    配備有可選擇<br>有效光軸的固定消隱功能

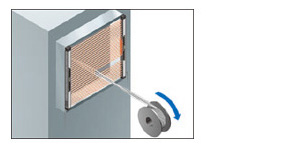

    配備有可使不確定的光軸失效
    的浮動消隱功能
    最多可使3個不確定的光軸失效。被遮光的光軸數小于設定光軸數時，控制輸出（OSSD）不會變?yōu)镺FF。更換之際，障礙物在監測區域內移動的情況下，以及將材料投入到光幕傳感器監測區域內的情況下，十分便利

    配備有可使不確定的光軸失效的浮動消隱功能
    ※使用浮動消隱功能時，最小檢測物體會發生變化。

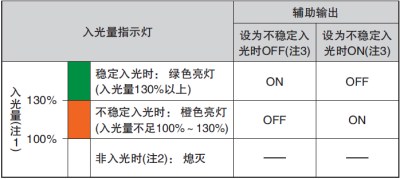

    通過監控不穩定入光，可利用輸出和指示燈來實現預防、保養
    在輔助輸出切換功能中設為不穩定入光時OFF或者ON，當光軸發生偏移或者相對污漬入光量下降時，除入光量指示燈外，還可通過輔助輸出（非安全輸出）進行通報。
    通過監控不穩定入光，可利用輸出和指示燈來實現預防、保養
    (注1): 將控制輸出(OSSD1、OSSD2)從OFF切換為ON時的閾值作為入光量100%。
    (注2): 遮光時是指監測區域內有遮光物存在時的狀態。
    (注3): 使用按照光軸進行控制的屏蔽控制功能、固定消隱功能和浮動消隱功能時，無法設定。

    配備有豐富多彩的功能

    支持PNP/NPN兩個極性
    1個品號即可切換PNP/NPN的輸入，有助于削減登錄品號。

    外部設備監控功能
    無需專用單元，即可直接連接外部設備（安全繼電器等），因此可有效簡化安裝、削減成本，避免各種故障發生。

    ELCA(Extraneous Light Check & Avoid)功能
    無需使用抗干擾線既可減少相互之間的干擾。

    光軸對準顯示
    將光幕傳感器的光軸分為4等分進行顯示，因此入光位置一目了然。
