GT03-E

  • 基本資料
  • 型號規格
  • 附件
  • 輔助設計

  • 3.5英寸型的緊湊機身，達到業內超小水平。
    彩色型的消耗功率低達3.1W以下!!
    3.5英寸型單色型采用TFT液晶?。?/strong>

    GT03T-E
    GT03T-E
    GT03M-E
    GT03M-E

    C-UL-US CE Marking

    UL/C-UL 、CE 已取得。
    UL : Listing認證

    ※1 截止到2013年6月，根據本公司調查。

    特點

    ■GT03T-E
    3.5英寸型、配備長壽命LED背光燈、彩色TFT4,096色液晶。
    標準配備SD/SDHC存儲卡插槽※
    可簡單地對畫面數據進行復制、備份、恢復。
    ※最多對應CLASS 10最大32GB的容量。

    ■GT03M-E
    3.5英寸型、配備長壽命LED背光燈、單色TFT16色階液晶。
    采用對比度達到1000:1的TFT液晶，不僅夠明亮，還可顯示[較深的黑色]，即使是在明亮的環境下，也具有卓越的識別性。

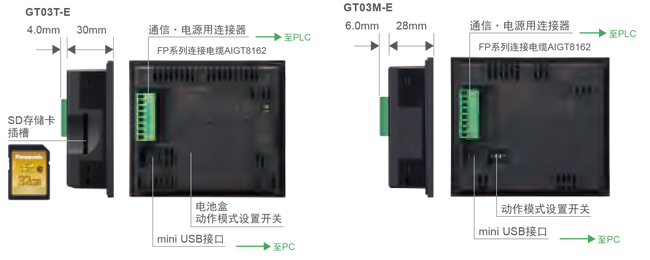

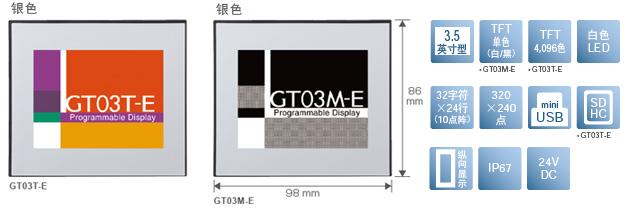

    3.5型、TFT單色(白/黒)[僅限GT03M-E]、TFT4,096色[僅限GT03T-E]、白色LED、32文字×24行(10點陣)、320×240點、miniUSB、SDHC[僅限GT03T-E]、縱向顯示、IP67、24V DC

    共通特點

    ■在陽光下也具有卓爾不凡的辨認性
    提高了亮度、對比度。

    ■適用溫度范圍比較廣，在室外也可使用
    -20℃～+60℃的使用溫度范圍，提高了環境適應性。

    ■采用抗紫外線，不易折射的前面板
    所采用的前面板經過了遮蔽紫外線的防眩處理。

    ■防水性能較好，在水花飛濺的場所中也可使用
    面板前面達IP67防護等級，采用了水滴難以從背面上部侵入的結構。

    ■標準配備USB接口
    可使用現有的USB電纜連接計算機和GT03-E，并傳輸畫面。
    如使用本公司的PLC FP系列產品，還可利用穿越功能，同時對PLC/可編程智能操作面板進行調試。

    在陽光下也具有卓爾不凡的辨認性

    采用高對比度液晶
     提高了對比度，更加清晰可見。

    采用高亮度背光燈

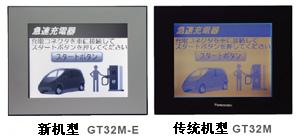

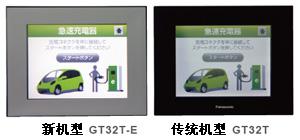

    與傳統機型相比，顯得十分明亮，更加易于辨認。

    彩色型

    彩色型

    單色型

    單色型

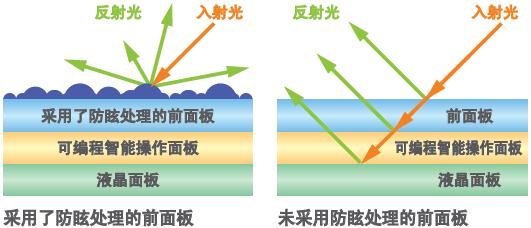

    不易折射、清晰可見的畫面顯示

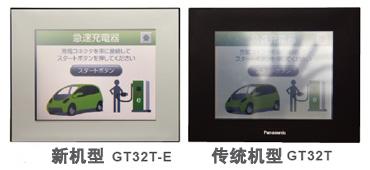

    為抑制折射，前面板中采用了防眩處理
     (即使是在室外使用，也不易看到指紋)

    不易折射、清晰可見的畫面顯示

    折射比較

    折射比較

    無需擔心紫外線造成的部品老化

    前面板采用了紫外線不能穿透的材料

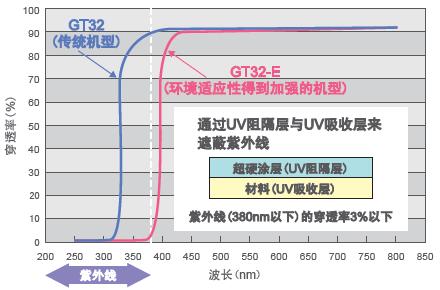

     通過UV切割層與UV吸收層來遮蔽紫外線
     可防止液晶和觸摸屏發生老化

    紫外線穿透性能

    紫外線穿透性能

    更高的防水性能

    面板前面的保護結構符合IP67
    在室外和水花四濺的場所也可放心使用。

    采用了水滴難以從背面上部侵入的結構【正在申請專利】

    可在較廣的溫度范圍內使用

    可在-20℃～+60℃的范圍內使用
     (水平安裝時為-20℃～+55℃)
     采用了TFT液晶，低溫時仍能快速切換畫面。
     采用了LED背光燈，低溫環境下也不會縮短壽命。
     無需采用加熱器來應對低溫。

    實現了較低的消耗功率

    彩色型(GT03T-E) : 3.1W以下
    單色型(GT03M-E) : 1.9W以下
    彩色型(GT32T-E) :  7.2W以下
    單色型(GT32M-E) :  4.8W以下

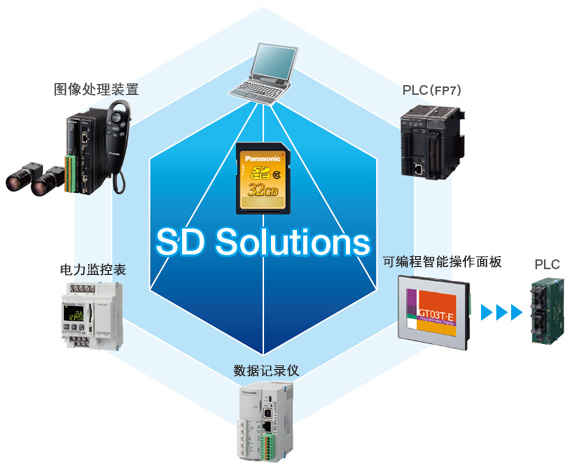

    唯有松下可提供的
    SD解決方案

    通過SD連接、通過SD擴展
     小型觸摸屏的品質也得到了顯著的提高，如今，美觀的顯示與易讀的文字等已成為了理所當然的事。
     我們認為，今后的發展重點在于計算機與其他機器協作時，“如何使操作更加簡便？”以及“能夠?qū)崿F(xiàn)哪些便利的操作？”  于是，我們推出了松下電SUNX的可編程顯示器。
     使用SD存儲卡進行數據傳輸、保存數據并開拓新的用途……
     為您提供與時俱進的GT系列。

    無需計算機即可傳輸PLC程序

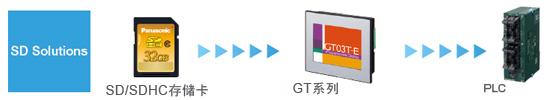

    使用SD/SDHC存儲卡不僅可更改GT畫面程序，還可更改PLC的梯形程序圖。
     僅使用SD/SDHC存儲卡，“任何人都能簡單地”修改程序。

    無需計算機即可傳輸PLC程序
    ※除FP7外本公司FP系列

    讀取SD卡數據的功能

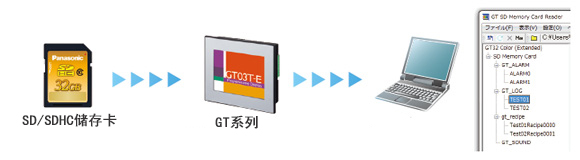

    對于配備有SD存儲卡插槽的GT，可通過USB連接，將插入到本體的SD存儲卡所保存的記錄數據等讀取到計算機。

    讀取SD卡數據的功能
    需要在計算機上安裝GT_SD_Reader軟件。安裝Terminal GTWIN（Ver.2.E1～）的同時，會自動安裝該軟件。
     GT本體的固件版本也必須對應本功能。所使用的固件版本不對應該功能時，請從本公司的網站下載，并進行升級。

    使用SD記錄功能可“簡單地實現可視化”

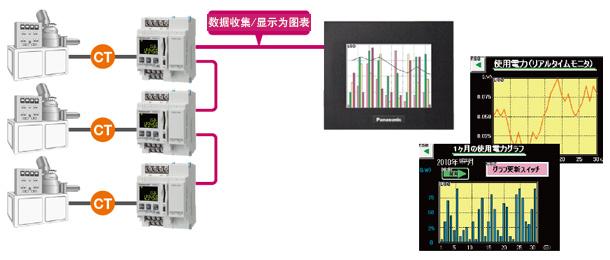

    可自動收集電力監控表的電力值等，并當場顯示為圖表，便于盡快解決問題

    • 可使用GT本體將電力值等數據收集到SD/SDHC存儲卡內，并將記錄數據顯示為圖表。
      無需使用計算機來顯示，也無需使用數據記錄儀來收集數據，可簡單地實現“可視化”。

    • 顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

    • 記錄數據保存用的觸發條件有三種選擇。
      (1)指定時間 (2)按照一定的周期(1秒～24小時) (3)指定條件

    • 由于使用SD/SDHC存儲卡，因此可保存容量較大的數據，還可隨身攜帶。



    使用SD記錄功能可“簡單地實現可視化”

    SD配方功能

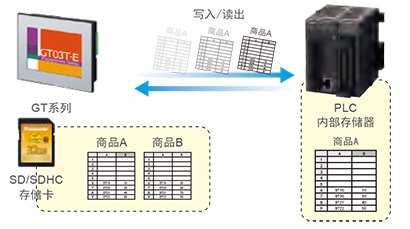

    生產多品種時，通過計算機最多可簡單設定64個品種、4,096設備的配方數據。
     可將編制好的配方數據保存到SD/SDHC存儲卡內，并將指定數據寫入PLC或從PLC中讀出。

    通過SD來保存報警記錄

    通過SD來保存報警記錄

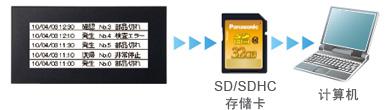

    可將GT內部存儲器所保存的報警記錄存儲到SD卡內，因此可通過計算機來管理故障情況，使管理變得更簡單。

    提高了畫面設計的自由度!

    提高了畫面設計的自由度!

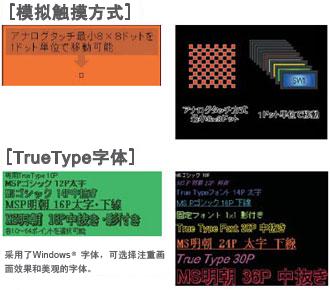

    GT系列可通過模擬觸摸方式，以1點為單位進行部品、文字配置，采用Windows?字體，可使用豐富的文字尺寸(10～240點)自由地設計畫面。
    ※最大尺寸因機型而異。

    圖表功能

    圖表功能

    顯示圖表時，柱狀圖最多可顯示8個，還可同時顯示曲線圖。

    狹窄的場所中可縱向顯示

    狹い場所には縦置き表示

    由于可實現縱向顯示，因此可安裝在較為狹窄的空間內。提高了系統設計的自由度，還可實現小型化。另外，還對應無安裝場所的窄長型裝置。

    滾動顯示功能

    流れ表示機能

    畫面下部區域可滾動顯示最大64個文字(全角)的信息(128種)。

    多功能按鍵

    使用該按鍵可實現設置多個數值、變更畫面等多個操作。

    4,096色的部品庫[GT05S／GT32T-R／GT03T-E／GT32T-E]

    4,096色的部品庫

    備有提高辨認性和操作性的3D按鍵。

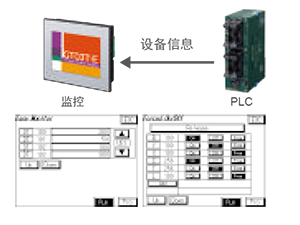

    配備FP監控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

    ※FP7除外
    五大便利功能，進一步提高GT與本公司FP系列PLC之間的親和性

    [1] 設備監控(可對FP系列所擁有的設備寫入值進行顯示和變更。備有三種模式。)
    (1)Easy Monitor：想要輕松監控時可使用該模式。指定1種設備后，可連續進行顯示、變更。
    (2)Entry Monitor：想要一次性查看多種設備時可使用該模式。對于想要顯示的設備，可逐個進行登錄、變更。
    (3)Forced On/Off：想要強制性地使輸出ON/OFF時可使用該模式。對于想要控制輸出的設備，可逐個進行設定。
    [2] 系統寄存器監控(可對系統寄存器的數值進行顯示和變更)
    可指定系統寄存器的No.，顯示數值或者變更數值。
    [3] 共用存儲器監控(可顯示共用存儲器的數值)
    插槽No.、數據庫No.：可指定地址，顯示數值。不能變更數值。
    [4] 報錯監控(可顯示FP系列所發生的報錯)
    可顯示自診斷的結果、錯誤代碼和錯誤標志，還可清除報錯。
    [5] 密碼設定(為保護FP系列程序的讀取和寫入，可設定密碼)
    利用FP系列的密碼保護功能，可登錄或者清除密碼。

    配備FP監控功能

    可連接多臺本公司的FP系列PLC與GT(RS485型)

    GT鏈接功能

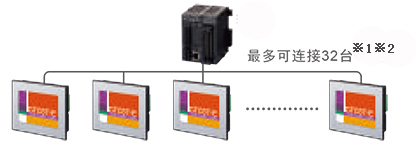

     無需使用通信程序，本公司的1臺PLC上最多可連接32臺GT。即使是在搬運線等較遠的場所，也可執行同樣的畫面操作，另外，還可減少PLC的安裝臺數，從而削減生產工序的成本。

    GTリンク機能
    ※1　伴隨連接臺數的增加，反應速度變慢。請在實際機器上確認。
    ※2　與1:1連接時相比，反應時間會相對的變長。
          如獲得充分的性能，請在系統設計時進行評價。

    可連接多臺PLC的功能

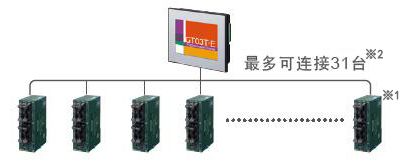

     1臺GT上最多可連接31臺PLC?？墒褂?臺GT來集中監控多條生產線的進度，或執行操作。

    PLC多臺連接功能
    ※1　不可用于PLC間的數據鏈接。
    ※2　與1:1連接時相比，反應時間會相對的變長。
          如獲得充分的性能，請在系統設計時進行評價。

    通過密碼進行管理，加強安全性

    使用密碼保護、操作安全功能，可保護本體的數據資產，并能通過密碼來管理操作權限。
     密碼保護功能
     利用密碼限制本體畫面數據的上傳，保護本體的數據資產。
     操作安全功能
     操作人員(最多64人)可分別設定密碼，還可按照部品設定最多16級的顯示、操作權限。通過本體可修改登錄用戶名和密碼。

    利用穿越功能提高現場的工作效率

    使用GT與本公司的PLC FP系列進行通信的同時，可傳輸GT畫面數據，并進行PLC的調試。

    簡單地切換語言

    表示言語を簡単切替

    以往需要制作各個語種的畫面，但使用顯示語言切換功能，即可按照各個部品同時登錄多種語言( 最多16種) 。
    Microsoft? Excel?簡單地編輯字符串，并進行導入。

    設備寫入

    設備寫入

    可根據PLC狀態和畫面No.來修改PLC的數據，或者使位置ON/OFF。
     另外，還可執行設備之間的四則運算。

    ※畫面里的顯示器是代表機種。
