一站式解決方案 One-stop Solution

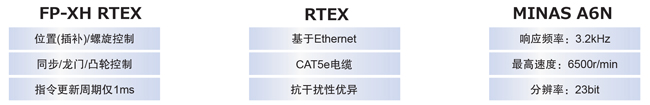

RTEX（Realtime Express）是為了實現伺服電機控制更高的同步性、實時性，松下獨自開發的網絡總線系統。
|
系統理念
|
|
|
|
性能優化
|
|
●通過對應MINAS-A6N特殊機能、實現更高速高精度的控制。
●標準配備脈沖輸出功能，強化系統的對應力。
|
|
|
可應對各種應用
|
|
|
|
Panasonic 網絡動作
|
|
|

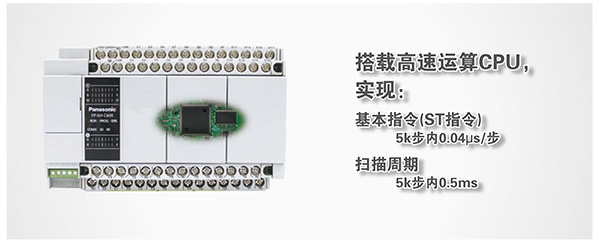

高速
|

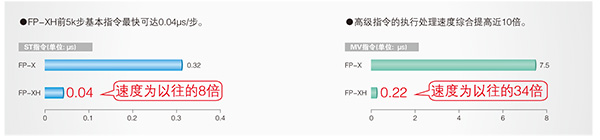

最高0.04μs的指令處理速度
|
|
|
|

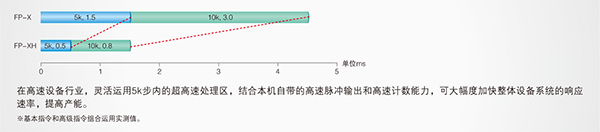

掃描周期※縮短(以40點機型對比以往產品)
|
|
|
|

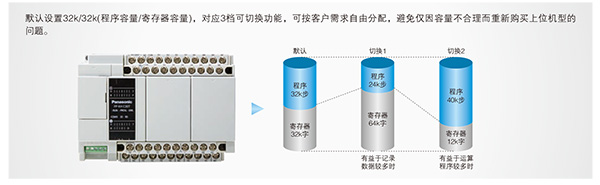

容量3檔可切換設置
|
|
|

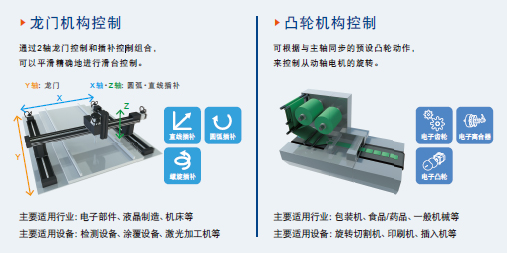

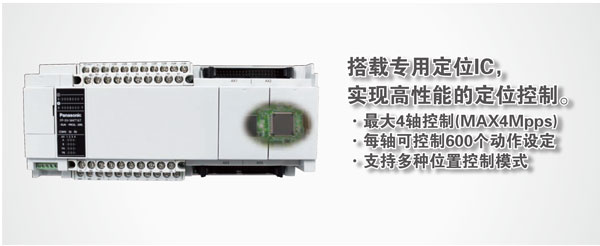

運動型位置控制
|
插補控制
插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。
|
|
|
|
同步控制

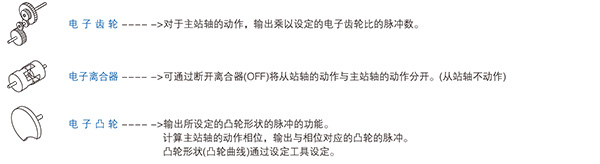

同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。
|
|
|
|

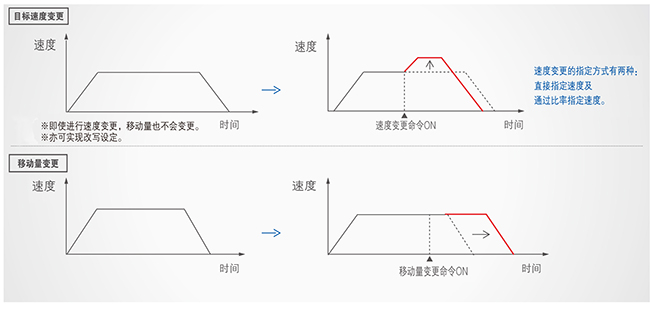

目標速度變更機能、移動量變更機能
位置控制過程中，目標速度及移動量都可以變更?？梢愿鶕?jù)設備的狀態對應調整。
|
|
|
通用型位置控制
|

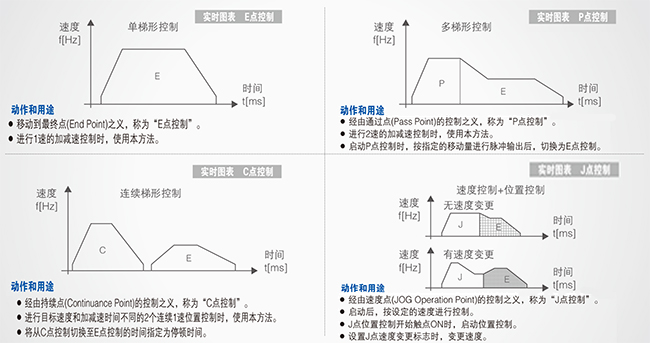

位置控制的種類
|
|
|
|
其他功能
|
|
|
擴展性
|

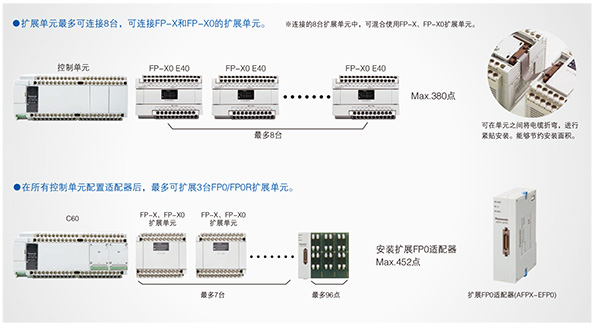

I/O點數最大452點
(通過擴展FP0以及使用功能擴充插件可達到。)
|
|
|
通信
|

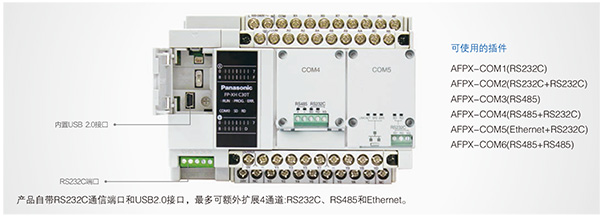

通信端口
|
|
|
|

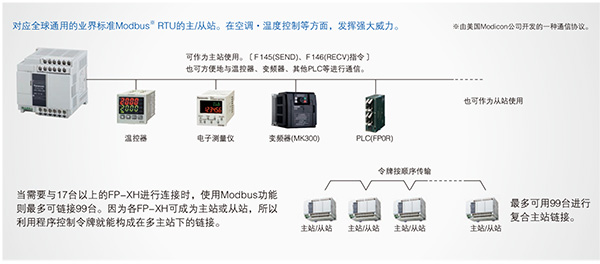

對應Modbus※
|
|
|
|

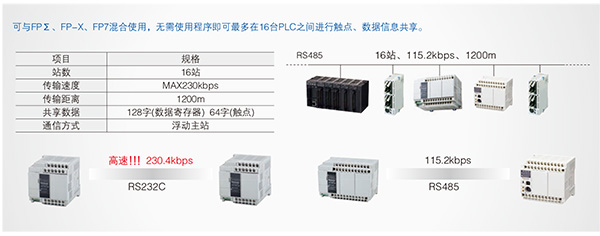

PLC鏈接(MEWNET)
|
|
|

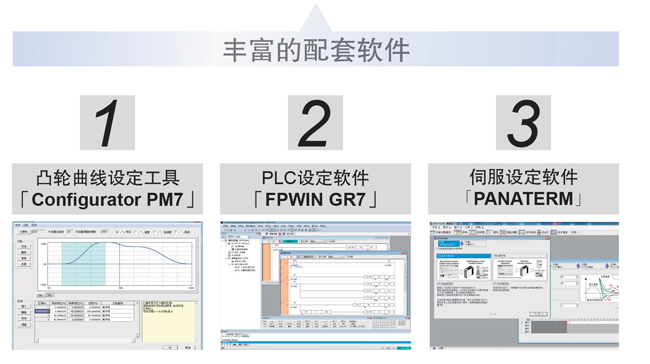

編程軟件

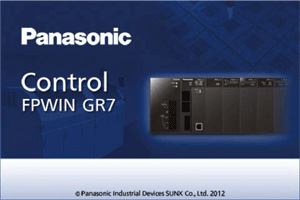

以更專業的功能軟件FPWIN GR7為基礎架構，后續將不斷豐富更多功能，面向各行業應用擴展更專業的命令內容。
(通用型Ver.2.5以上對應，運動型Ver.2.7以上對應)
|

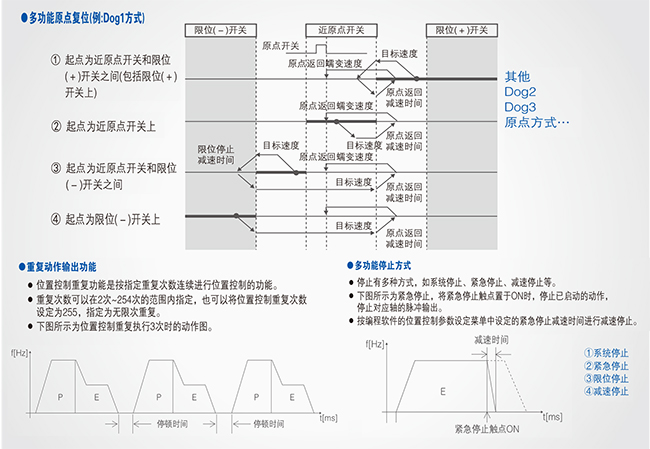

位置控制設定

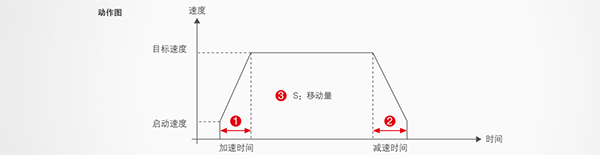

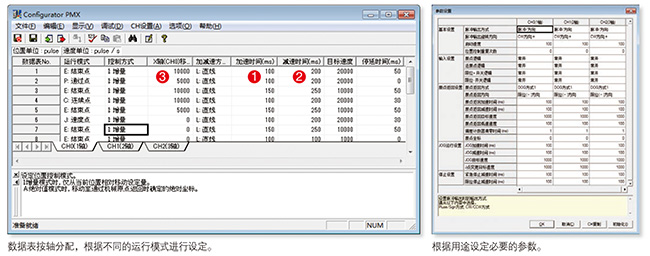

通過位置控制數據※1及位置控制參數※2的設定，實現位置控制。
|
|
※1 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息。
※2 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。
|
|
|

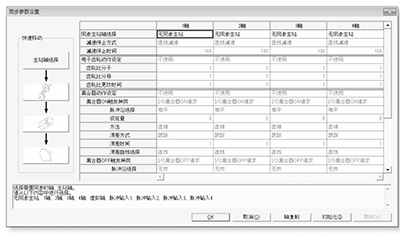

同步參數設置
根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。
|
|
|
|

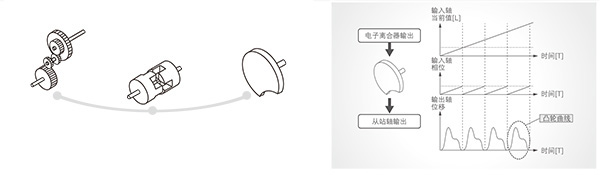

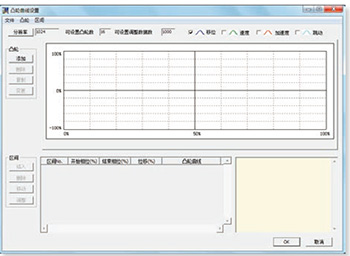

凸輪曲線※3設置
當選擇電子凸輪作為從動軸時，需要對其進行設定。
|
|
|
|
|
※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。
|
|
|

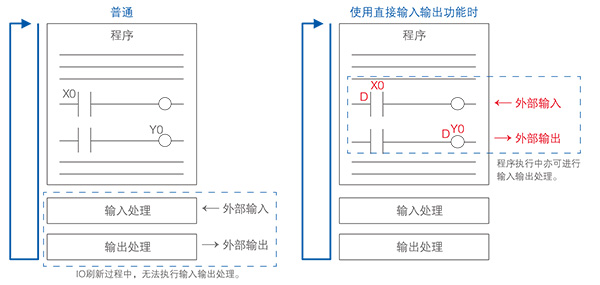

直接輸入/輸出功能
通過直接輸入輸出功能能夠?qū)崿F(xiàn)不依賴掃描周期的高速應答處理。
|
|
|
|
安全強化

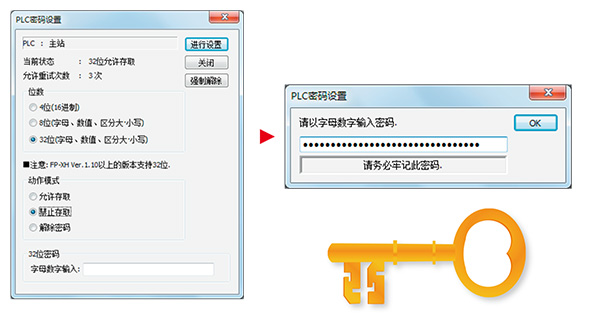

增加字母數字32位密碼對應。安全性較之前得到了提高。
|
|
|

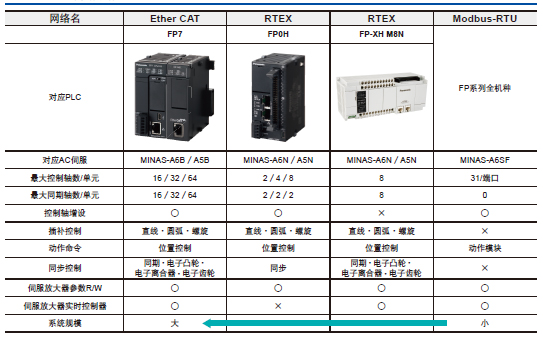

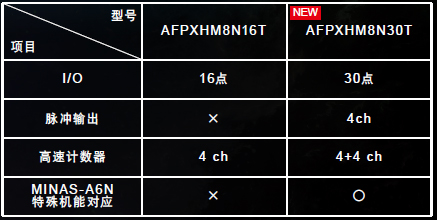

RTEX對應 可編程控制器AFPXHM8N16T

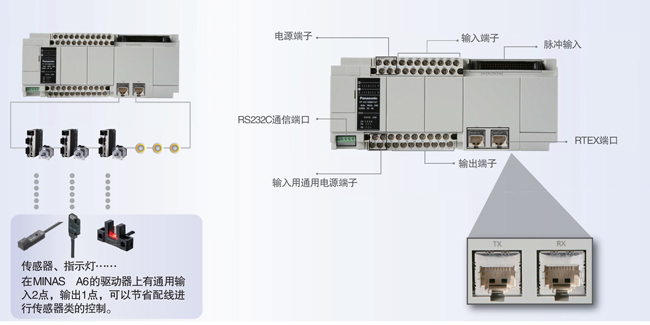

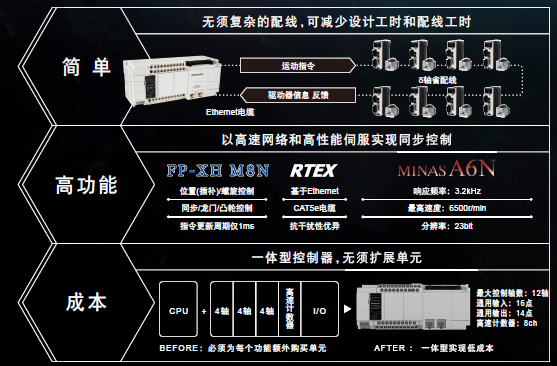

■配線簡單，高可靠性

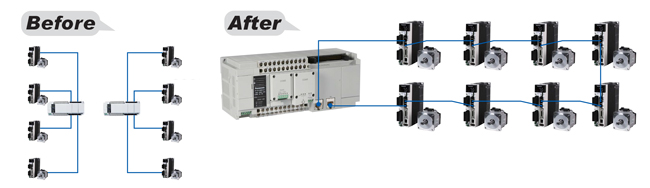

?無需復雜的配線，可減少設計工時和配線工時。環形配線，通信可靠性強。
■節約成本

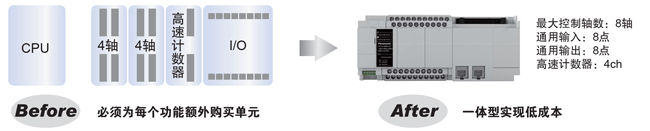

?一鍵型控制器，無需增設單元。
■高功能控制
?以高速網絡和高性能伺服實現同步控制。
■RTEX位置控制單元
?可輕松控制網絡伺服系統，獲取下級設備使用狀態，實現多軸高精度定位。
